DA17W エブリイワゴン にスイッチON・OFFできるように
デイライト風のLED取り付け。
今日も天気が怪しかったので午前は久々に自分の時間で使いました。
まずはヘッドライト外しからちょいフロントバンパーも外し
ヘッドライトを外しました。

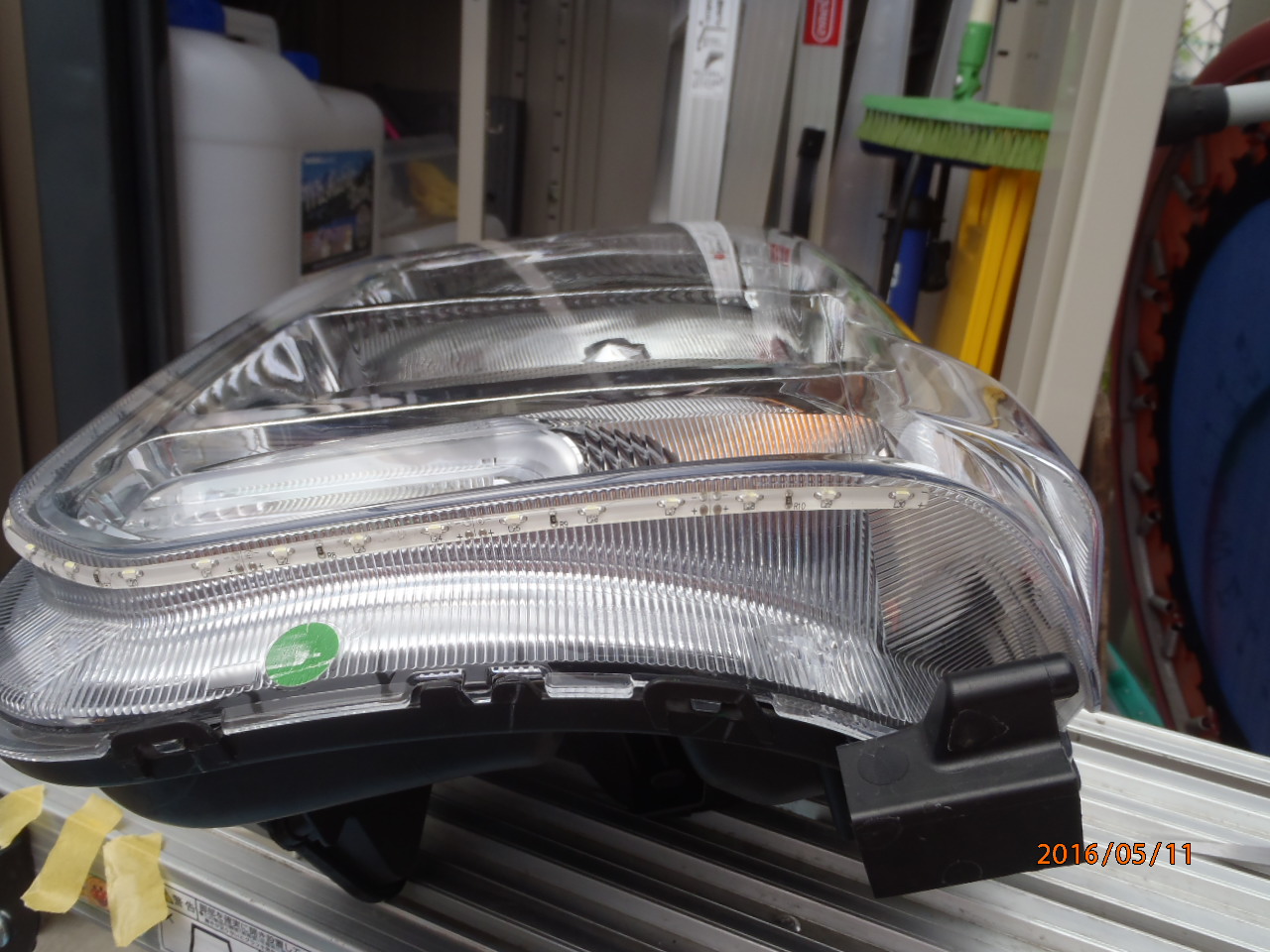

しっかり脱脂してLEDテープを長さ合わせ仮付けで位置決めし本付。
L型に張り合わせしました。
ヘッドライト下だけだと短く寂しいので長めにしました。
途中半田コテを使いクリップと配線をつけます。
半田コテ久々だな～(^^;
１２Vで点灯確認。
ちゃんと点きました。
この点灯確認用の１２Vあると便利ですよ。。
逆側もさくっと外しLED取り付け。
確認取れたのであとは電源。
何回か雨が降り出し作業が中断しました(´；ω；｀)
やはり雲行きが怪しかったので正解でした。
これで洗車してたら・・・最悪です。
まずはON・OFFスイッチをつけます。
純正の空きスイッチをエーモンさんの純正スイッチに交換。
これで任意にON・OFFできます。
車検も通ります。
エンジン切れば消えます。
ACCから電源取るので心配ない。
グローブボックスを外しヒューズボックスが見えます。
カバーを外すと・・・
今回はACC２番から電源を取ります。
ACC２はリヤにソケット電源がありますが荷物で塞がってます。
使う道がないのでここから。
配線を延長し先ほどのスイッチのとこまで伸ばします。
片方は繋げるだけ。
もう片方は室内から外へ電源を出します。
どこからかと言うと、ドアヒンジの部分に盲してある黒いものがあります。
そこを外すと室内から外へ通じる穴があります。
このキャップに穴を開け配線を通します。
・
スイッチ側の配線と外へ通す配線を通したらここは終了。
あとはスイッチに配線を両方つけて完成。
スイッチをつければ純正みたい。。
電源を繋げてアースも取り完成。
配線はこんな感じ。
あとで綺麗に隠します。
エンジンかけ点灯確認。
点きました。
両方はこんな感じ。
スイッチをOFFにすれば・・・・
点かなくなります。
まあイルミからでもいいのですが、あえてデイライト風にしてみました。
